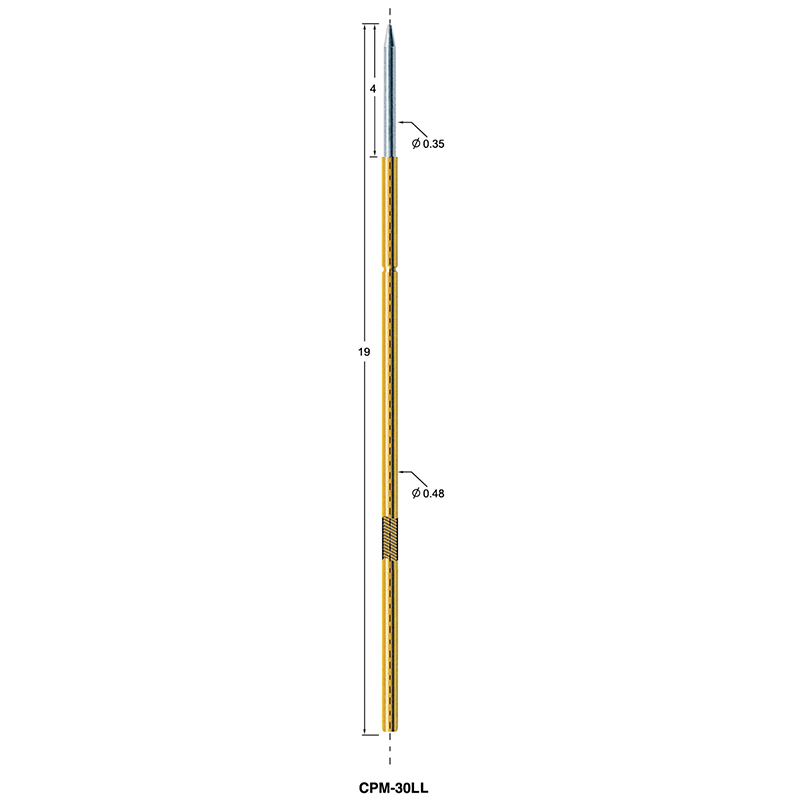

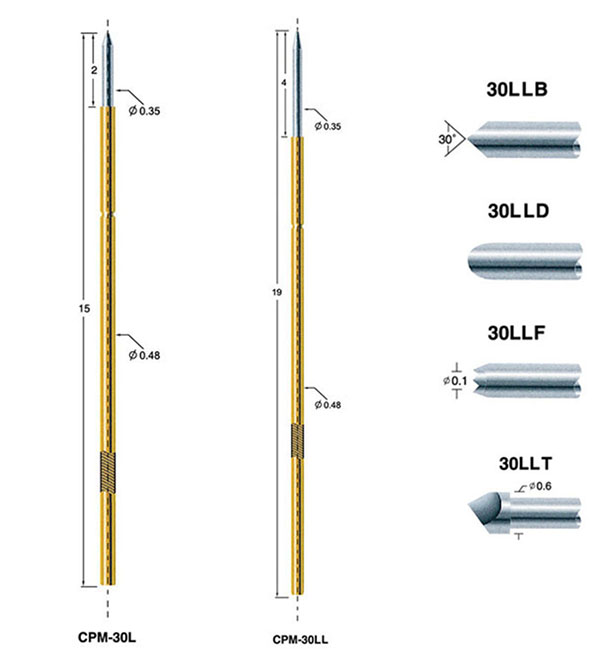

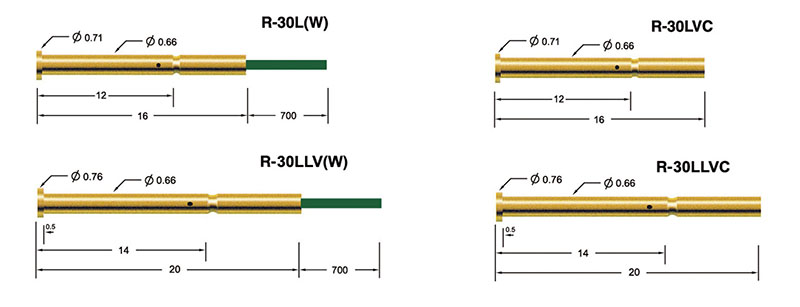

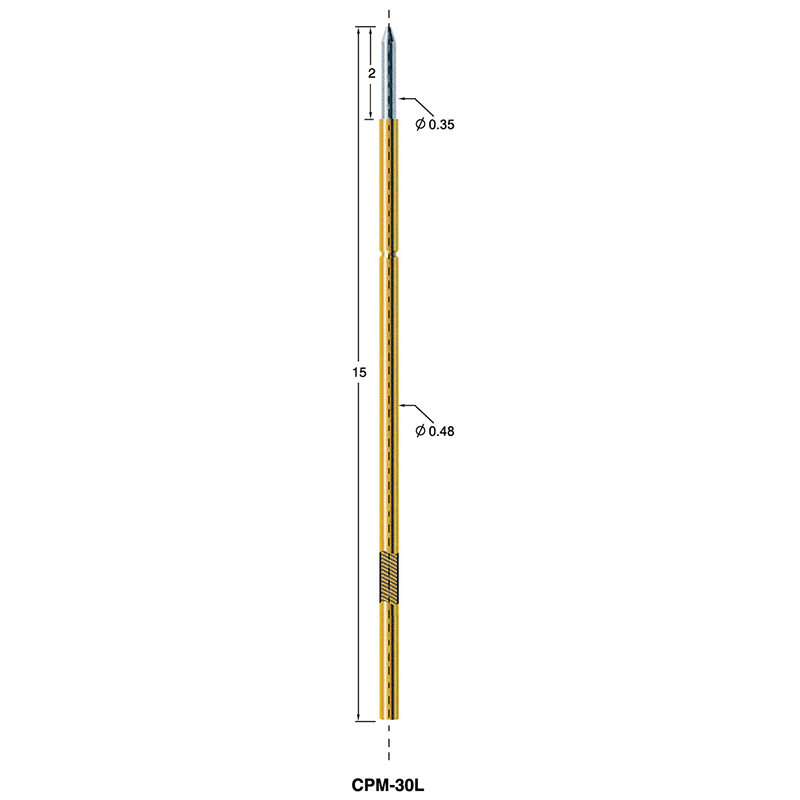

CPM-30L-LL / R-30L-LL
規格
Unit : mm
| Mountiong 孔徑 |
| Φ 0.7 /.0276” |
| Probe specifications CPM-30L-LL/R-30L-LL | ||
| 最小間距 | 0.85 (.0335") | |
| 行程 | 2 (0.787" )／4 (0.156" ) | |
| 額定電流 | 1A | |
| 接觸電阻 | 150mΩ | |
| 全壓彈力 | 30g / 70g | |
| ★ 為訂製品代號 | ||
| Materials and finishes | ||
| 針頭 | SK4, Ni plated | |
| 針管 | Phosphor bronze, Gold plated | |
| 彈簧 | Stainless Steel | |
空板測試探針是用於測試和驗證裸印刷電路板 (PCB) 的重要組件。其目的是在 PCB 與電子元件組裝之前確保 PCB 的功能和可靠性。
在安裝過程中，探頭需要特定的孔尺寸才能正確安裝。在這種情況下，建議的安裝孔尺寸為 Φ 0.7 /.0276"。這可確保安全且精確的配合，從而可以對 PCB 進行準確的測試和分析。
空板測試探針指定為 CPM-30L-LL/R-30L-LL，遵循精確的規格，可提供可靠且準確的結果。建議探頭之間的最小中心距離為 0.85 (.0335")，確保有效電氣連接的適當間距，並避免相鄰探頭之間的任何干擾。
探頭的全行程距離為 2 (0.787") 或 4 (0.156")，表示測試期間探頭可以移動的最大程度。這種靈活性允許進行各種測試場景，並能夠對 PCB 的性能進行全面分析。
