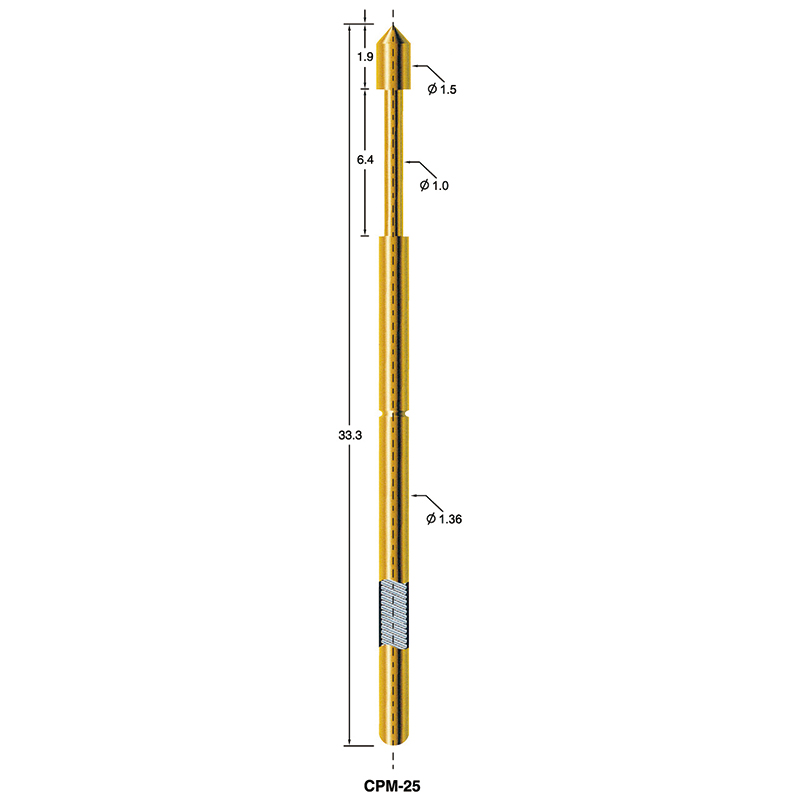

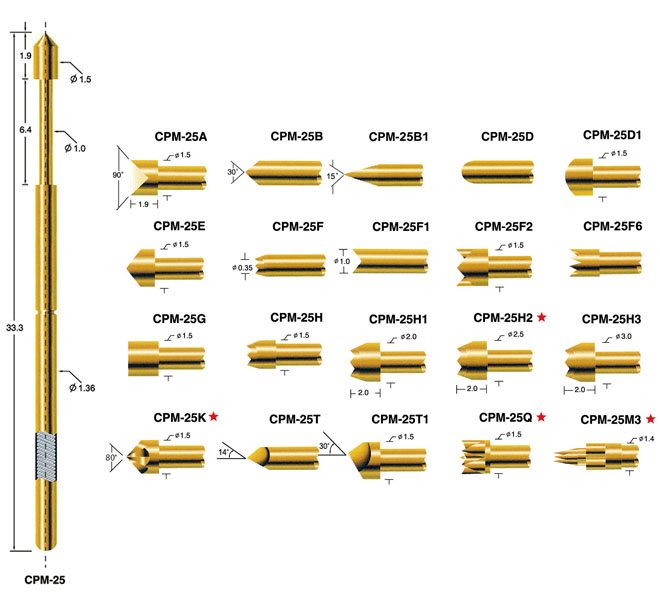

CPM-25
規格
Unit : mm
| Mountiong 孔徑 |
| Φ 1.75 /.0689” |
| Mountiong 孔徑 |
| Φ 1.7 /.0669” |
| Probe specifications CPM-25 | ||
| 最小間距 | 2.54(.1") | |
| 行程 | 6.4(0.252" ) | |
| 額定電流 | 5A | |
| 接觸電阻 | 50mΩ | |
| Materials and finishes | ||
| 針頭 | Be Cu,Au plated | |
| 針管 | Brass, Gold plated | |
| 彈簧 | Stainless | |
為了將實板測試探針牢固安裝到 PCB 上，需要特定的安裝孔尺寸。該探頭的推薦安裝孔尺寸為 Φ 1.75 /.0689" 和 Φ 1.7 /.0669"。這些精確的孔尺寸可確保探頭正確貼合，從而能夠安全、準確地安裝到 PCB 上。這種牢固的配合保證了探頭和負載 PCB 之間的可靠電接觸，從而促進精確、可靠的測試。
實板測試探針符合 CPM-25 規範，該規範概述了探針的特性和功能。該探頭的建議最小中心距為 2.54 (.1")，確保探頭之間有足夠的間距，以避免測試期間的干擾和串擾。這種最佳間距可以實現準確測量和可靠評估 PCB 的電氣性能。
實板測試探針的構造中使用的材料和飾面均經過精心挑選，以確保最佳性能。柱塞由 Be Cu（鈹銅）製成並鍍金。這種材料組合提供了優異的導電性和耐腐蝕性，確保了可靠和準確的測試結果。槍管由黃銅製成，並鍍金，進一步增強導電性並防止氧化。彈簧由不銹鋼製成，具有彈性和耐用性，可重複使用。
