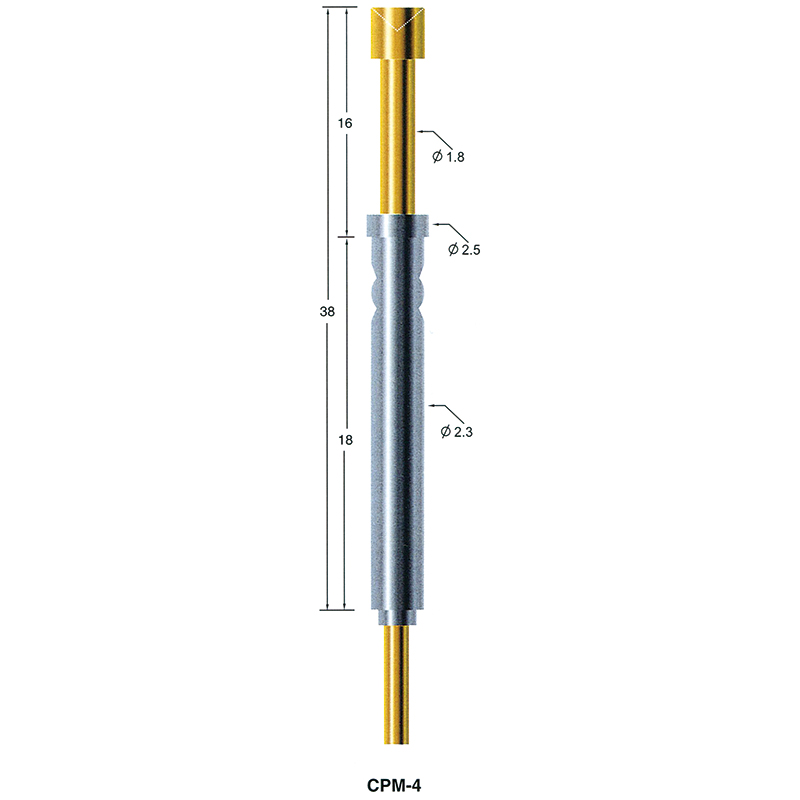

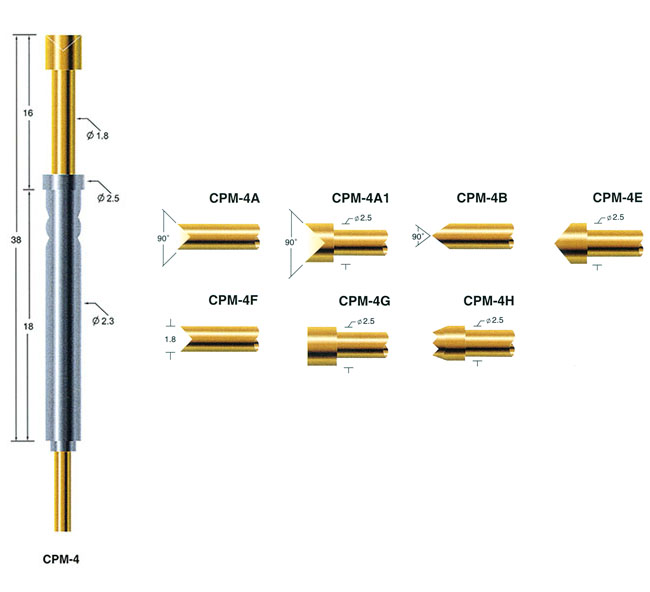

CPM-4
規格
Unit : mm
| Mountiong 孔徑 |
| Φ 2.3 /.0905” |
| Mountiong 孔徑 |
| Φ 2.35 /.0925” |
| Probe specifications CPM-4 | ||
| 最小間距 | 3.0(.118") | |
| 行程 | 10(0.393" ) | |
| 額定電流 | 8A | |
| 接觸電阻 | 50mΩ | |
| Materials and finishes | ||
| 針頭 | Brass, Au plated | |
| 針管 | Brass, Ni plated | |
| 彈簧 | Stainless | |
在安裝過程中，實板測試探針需要特定的孔尺寸以確保安全安裝。建議的安裝孔尺寸為 Φ 2.3 /.0905" 和 Φ 2.35 /.0925"。這些精確的孔尺寸可確保緊密且準確的配合，使探頭能夠與負載的 PCB 建立可靠的電接觸。
實板測試探針（指定為 CPM-4）遵循特定的探針規格，以確保准確且一致的測試結果。建議探頭之間的最小中心距離為 3.0 (0.118")，為有效測試提供最佳間距並減少相鄰探頭之間的干擾。
探頭的全行程距離為 10 (0.393")，表明其在測試期間的最大運動範圍。這一廣泛的範圍允許對加載的 PCB 進行全面覆蓋和分析，確保所有關鍵區域和組件得到徹底評估。
該探頭的額定電流為 8A，能夠安全處理高達 8 安培的電流。這種高額定電流使其適合需要更高功率容量的測試應用，確保對負載 PCB 進行可靠且準確的測試。
探頭的接觸電阻規定為50mΩ，表示電接觸時遇到的電阻水平。低接觸電阻可確保測試過程中信號損失最小化並確保電信號的準確傳輸，從而有助於負載 PCB 的整體可靠性。
