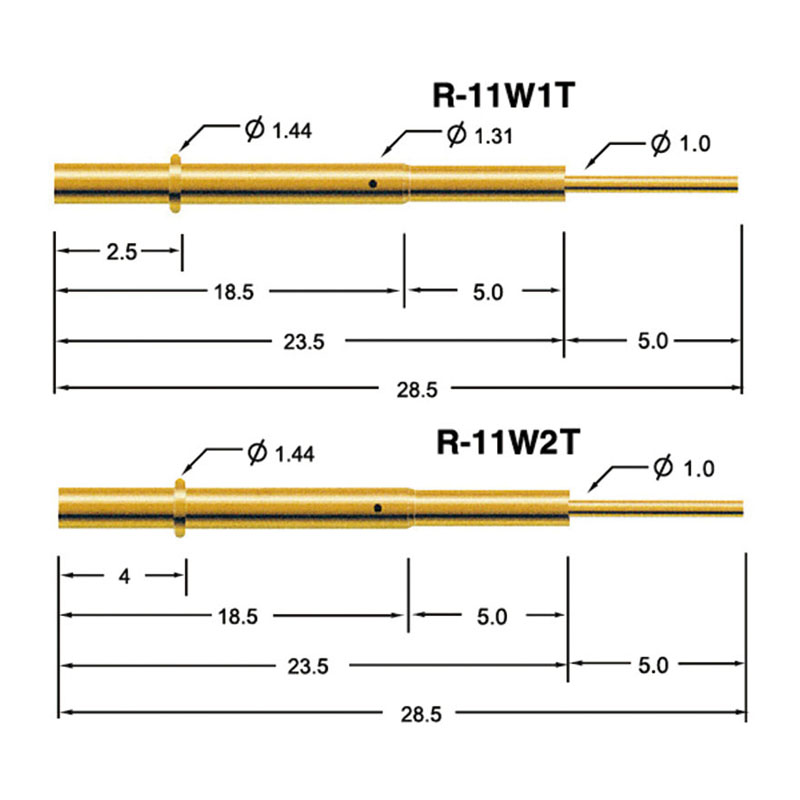

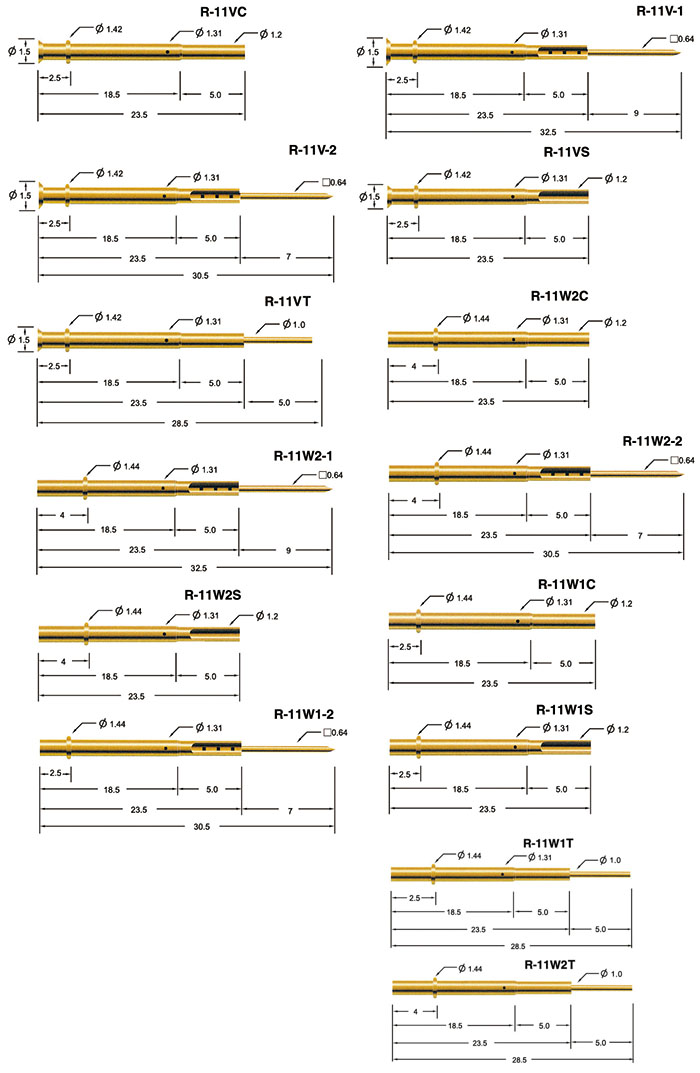

R-11
規格
Unit : mm
| Mountiong hole size 孔徑 |
| Φ 1.35 /.0531” |
| Mountiong hole size 孔徑 |
| Φ 1.4 /.0551” |
| Probe specifications R-11 | ||
| 最小間距 | 1.9(.0748") | |
| Materials and finishes | ||
| 針管 | Brass, Gold plated | |
為了將實板測試探針牢固地安裝到 PCB 上，需要特定的安裝孔尺寸。該探頭的推薦安裝孔尺寸為 Φ 1.4 /.0551" 和 Φ 1.35 /.0531"。這些精確的孔尺寸保證了探頭的正確安裝，確保安全、準確地安裝到 PCB 上。牢固的配合使探頭和負載的 PCB 之間能夠實現可靠的電接觸，從而促進精確可靠的測試和測量。
實板測試探針符合 R-11 規範。本規範概述了探頭的特性和功能。建議的探頭最小中心距為 1.9 (0.0748")，這可確保探頭之間有足夠的間距以進行有效測試，同時最大限度地減少干擾和串擾。
探頭的套筒由黃銅製成，並鍍金。這種材料和表面處理的選擇提供了出色的導電性並防止氧化，確保探頭和 PCB 之間可靠的電接觸。鍍金增加了耐用性和耐腐蝕性，提高了探頭的整體性能和使用壽命。
